NY8A062A单片机

NY8B062A 是以EPROM作為記憶體的8位元微控制器，除了適用於家電或量測等等的I/O應用設計。更針對霧化器產品做優化調適。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B062A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在线咨询

全国热线

0755-82225097

产品概述Product overview

NY8A051D单片机

NY8B062A內建高精度十一加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。

NY8B062A內建的高頻振盪器，能彈性選擇輸出頻率區段，以適用於多樣的霧化器元件，更可以程式細調輸出頻率，細度足以應付霧化器的元件偏差。

在I/O的資源方面，NY8B062A 有14根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8B062A內建了可選擇頻率的紅外載波發射口。

NY8B062A 有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8B062A 提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

NY8B062A 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，NY8B062A 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。

在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8B062A 進入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。

新增高頻率振盪器（FHOSC）有11bit 讓使用者可調，出廠預設+/- 1%，使用者可調整至+/-0.1%，並輸出PWM3至PA2。

NY8B062A 内建低速晶振(32768Hz) 電容，CL有Disable、7pF、9pF、12.5pF四選項可選，方便客户減少外部電容零件，仍可得到較精準的PPM值。

功能特点Functional characteristics

系統主頻提供20.8M/19.2M/16M/14.4M/13.6M提供選擇。
 Timer 3可option選擇直接輸出系統主頻，並提供最快半個Clock系統主頻輸出。
高频率振荡器(FHOSC)有11bit R-page (1DH&1EH)給使用者微調，出廠trim至+/-1%，使用者可調整至+/-0.1%。
內建低速晶振(32768Hz) 電容，CL有Disable、7pF、9pF、12.5pF四種選項可選，方便客戶減少外部電容器件，仍可得到較精准的PPM值。
超過 ±8KV 的ESD。
 雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)
寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
 2.0V ~ 5.5V @系統頻率≦8MHz。
 2.2V ~ 5.5V @系統頻率> 8MHz。
寬廣的工作温度：-40°C ~ 85°C。
 2Kx14 bits EPROM。
 128 bytes SRAM。
14根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[5:0]。 PA[5, 3:0]及PB[3:0]可選擇輸入時使用內建下拉電阻。
PA[7:0]及PB[5:0]可選擇輸入時使用上拉電阻。PB[5:0]可選擇開漏極輸出(Open-Drain)。
PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。

所有I/O脚輸出可選擇定灌電流(Constant Sink Current)、小灌電流(Small Sink Current)、一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)，除PA5外。
8層程式堆棧(Stack)。
存取資料有直接或間接定址模式。一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。三組10位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。
三個10位元脈衝寬度調變(PWM1, 2, 3)。三個蜂鳴器輸出(BZ1, 2, 3)。38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
內建準確的低電壓偵測電路(LVD)。內建十一加一通道12位元類比數位轉換器(Analog to Digital Converter)。內建準確的電壓比較器(Voltage Comparator)。
內建上電復位電路(POR)。內建低壓復位功能(LVR)。
 內建看門狗計時(WDT)，可由程式韌體控制開關。
 內建電阻頻率轉換器(RFC)功能.
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。高速振盪：E_HXT (超過6MHz外部高速石英振盪)E_XT(455K~6MHz外部石英振盪)I_
I_HRC (1~20.8MHz內部高速RC振盪)
 低速振盪：E_LXT (32KHz外部低速石英振盪)
I_LRC (內部32KHz低速RC振盪)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
NY8B062A在待機模式(Standby mode)下的十一種喚醒中斷;NY8B062A十一種硬體中斷;
NY8B062A在睡眠模式(Halt mode)下的四種喚醒中斷：

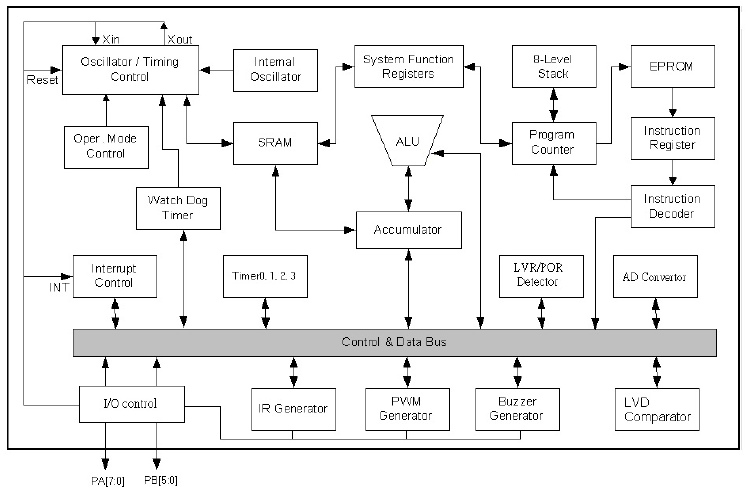

功能框图Functional block diagram

NY8A062A系统框图

引脚排列图Pin layout

NY8A062A引脚图

NY8A062A脚位图

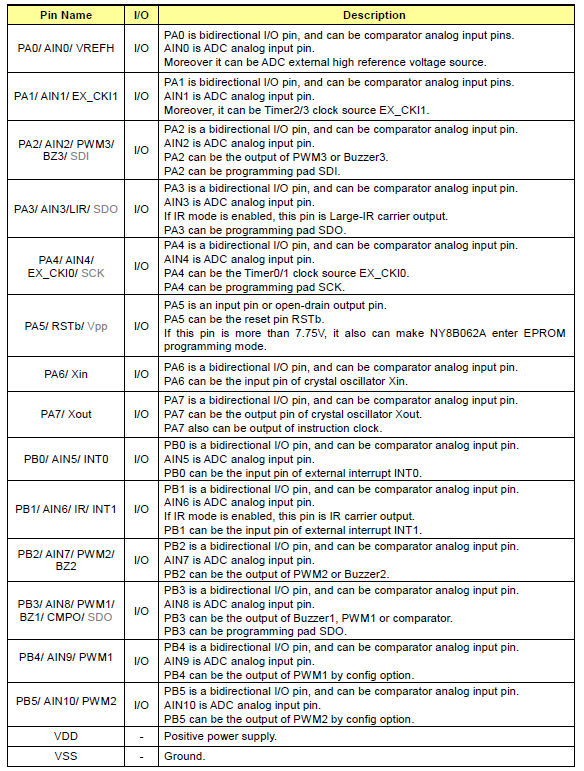

引脚说明Pin description

NY8A062A引脚说明

封装尺寸Package siz

8引脚SOP（150毫寸）

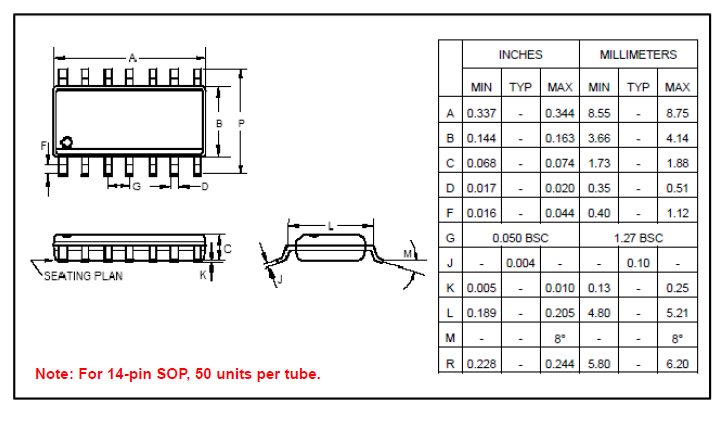

14引脚SOT（150毫寸）

NY8A062AS14封装尺寸图

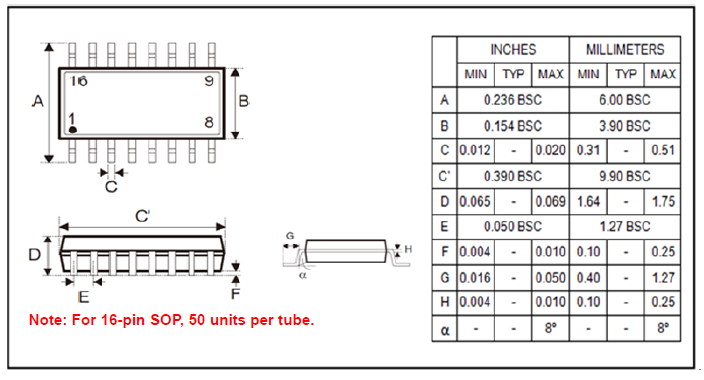

16引脚SOP（150毫寸）

NY8A062AS16封装尺寸图
